超聲波流量計原理

　　
　　很多朋友現在都會使用到超聲波流量計，但是有很多朋友在使用之前會不了解超聲波流量計的原理，下面我給大家介紹一下超聲波流量計的原理。
　　流量計是流量監測中最主要的傳感器，它在污水處理、印染整治、市政供水方面都有著十分廣泛的應用。但是一般的流量計都需要進行斷管安裝，這在一些工況下不易實現，所以今天的主角——超聲波流量計應運而生。
　　超聲波流量計進入國內市場，最早是由成立于1992年的大連索尼卡儀表有限公司開始代理日本富士電機公司與日本東京計裝(Keiso)株式會社兩家的超聲波流量計，王京先（人稱王老師，其在外國有很長的一段留學經歷）當時是作為大連索尼卡的技術總工，開始逐步接觸并研究超聲波流量計，而后大連索尼卡在王老師的帶領下開始自主研發超聲波流量計。
　　超聲流量計和電磁流量計一樣，均屬于無阻礙流量計，適用于大多數純凈液體的流量監測，因其不用斷管，且測量安裝方式簡單，它已經成為了一大類流量監測難題的解決策略，特別是在大口徑流量測量方面有著突出的優點。

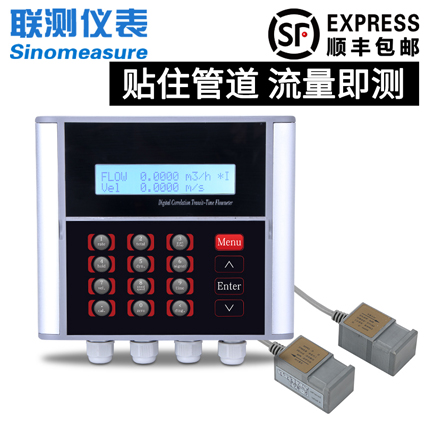

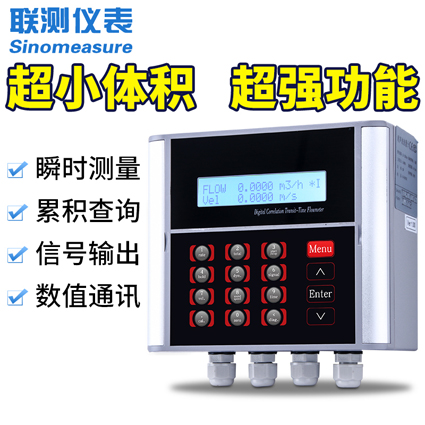

　　超聲波流量計主要是分為手持式、外夾式和壁掛式超聲波流量計。超聲波流量計其最主要的優點就是便攜式的，方便攜帶，安裝使用上也比較方便，而且流量的檢測范圍也比較大，可以檢測多個管道口徑的流量，不像管道式流量計一樣，只局限于測量一個口徑的流量。有優點就必然伴隨著缺點，超聲波流量計最大的缺點可能精度沒有那么高，沒有管道式流量計的精度高。但是穩定流動的流體有助于測量穩定，從而保證測量精度。而流動狀態混亂的流體會使測量數據不穩定或無法測量。對口徑大于DN300的管道進行測量時，需要選用延長支架。采用延長支架測量的管道口徑不低于DN700。延長支架可以采用V法和Z法進行安裝，一般推薦Z法進行安裝，這樣信號強度會更大一些。
　　外夾式傳感器的安裝方式有V法和Z法。
　　☆ V法
　　DN15mm-200mm的管道優先選用V法，安裝時兩傳感器水平對齊，其中心線與管道軸線平行即可，并注意發射方向一定相對（兩個傳感器方向朝里）。V法具有使用方便，測量準確的特點。對于口徑小于DN50mm的管道安裝精度較高，請注意信號強度、信號質量、傳輸時間比這幾個參數。
　　☆ Z法
　　DN200mm-6000mm的管道優先選用Z法，在V法測不到信號或信號質量差時也可選用Z法。安裝時讓兩個傳感器之間沿管軸方向的垂直距離等于安裝距離，并且保證兩個傳感器在同一軸面上即可，并注意發射方向一定相對（兩個傳感器方向朝里）。由于Z法是超聲波在介質傳播中直接收發，信號沒有反射，因而信號強度衰減最小。所以，Z法信號強度較高，適用于口徑較大、介質含雜質或氣泡、管道有結垢等超聲波信號衰減較大的場合。
　　上面主要是給大家介紹了超聲波流量計的原來、原理以及一些安裝方式等。杭州米科是一家生產超聲波流量計的廠家，其性價比方面杭州聯測是很占優勢，并且在全國設立20多處辦事處，全天候?yàn)榭蛻籼峁┓?wù)。
